进口气动球阀

进口气动球阀产品概述

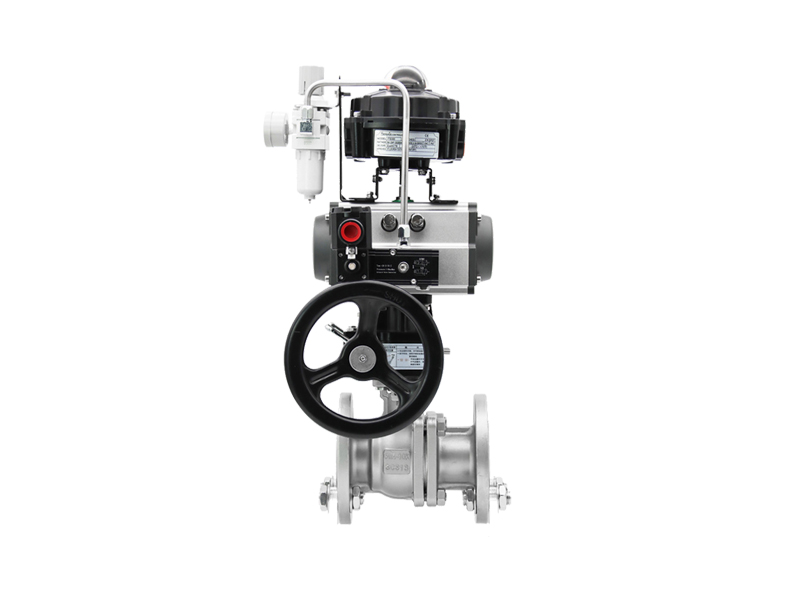

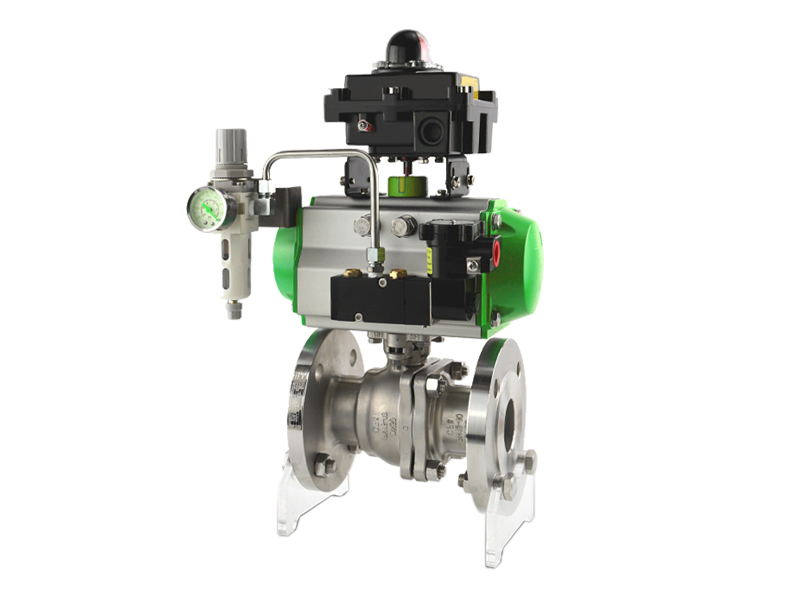

美国依洛克YLOK进口气动球阀采用高精度气动执行器及精铸球阀组成，气动阀是球阀配上气动执行器，气动执行器的执行速度相对较快， 最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、 定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动 控制,在很大程度上节约了人力资源以及时间和安全性。

进口气动球阀选型参数

产品名称： 进口气动球阀

产品型号： YBV-6G

公称通径： DN15～DN400

结构形式： 球形

公称压力： 1.6Mpa～32.0Mpa

连接方式： 法兰、对夹、螺纹、焊接

适用温度： ≤550ºC

驱动方式： 气动（可佩带手操）

阀体材质： 铸钢、不锈钢

制造标准： 国标GB、德国DIN、美国API、ANSI

适用介质： 水、油、气体、液体

品牌名称： 美国依洛克YLOK

进口气动球阀产品说明

美国依洛克YLOK进口气动球阀采用高精度气动执行器及精铸球阀组成。主要分为气动软密封球阀（≤200°）及气动硬密封球阀（≤550°）两大类。气动球阀具 有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动球阀可配行程限位开关、电磁 阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动法兰球阀特别适合于介质是粘稠、含颗 粒、纤维性质的场合。气动球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中 控制或就地控制。

进口气动球阀产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。 （

6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

进口气动球阀技术参数

公称通径：DN(mm) 15-200

公称压力(MPa) ： PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允许压差(MPa) ：≤公称压力

密封填料：V型聚四氟乙烯填料、柔性石墨填料等

流量特性：近似快开型

动作范围：0～90°

泄露量Q：按GB/T4213-92，小于额定KV0.01%

可调范围：250：1 350：1

配置执行机构：可配GT、SR、ST、AT、AW等系列气动执行机构

控制方式：开关型(开关两位控制)、调节型(4～20mA控制)：

进口气动球阀执行器参数：

执行器型：号：GT、AT、AR、AW系列单双作用气动执行器：

供气压力：0.4～0.7MPa：

气源接口：G1/4"、G1/8"、G3/8"、G1/2"：

环境温度：-30～+70℃：

作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)：双作用执行机构：气关式(B)--失气时阀位保持(FL)；气：开式(K)--：失气时阀位保持(FL)：

可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
