进口电动球阀

进口电动球阀产品概述

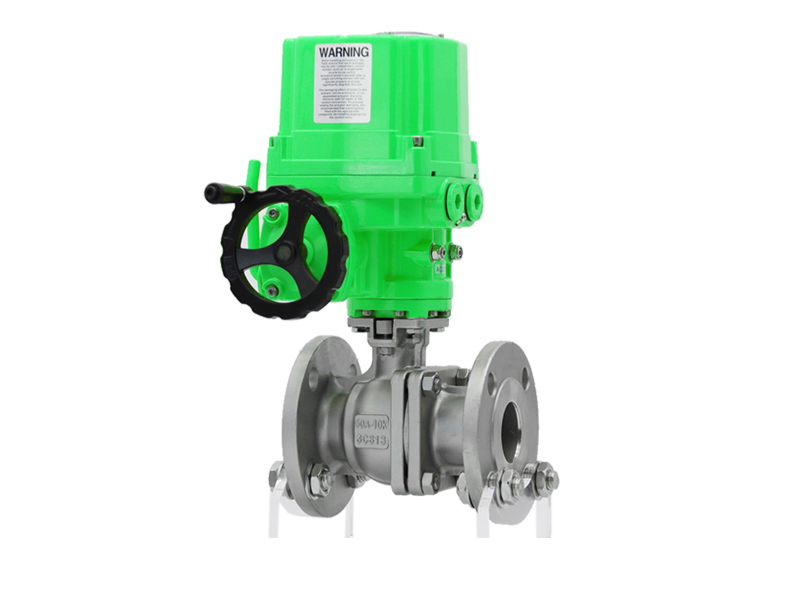

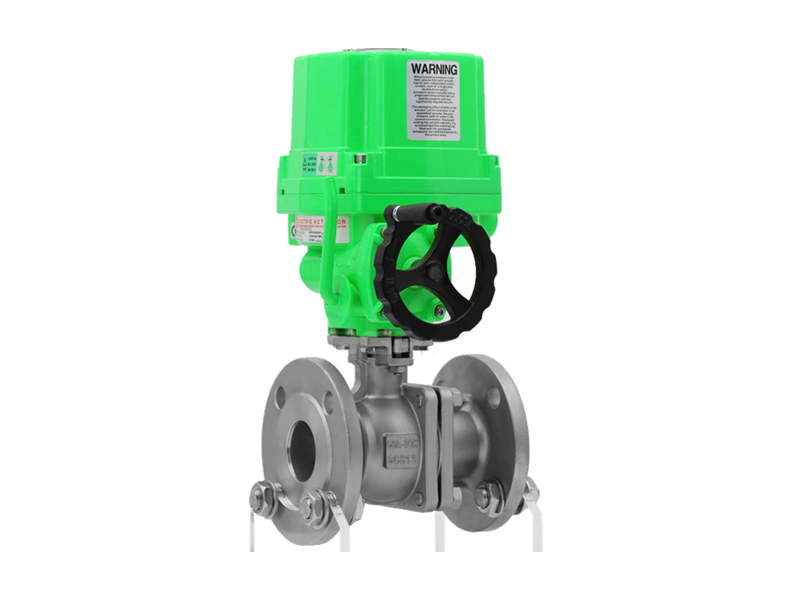

美国依洛克YLOK进口电动球阀由电动执行机构和球阀组装构成电动开关阀，电动执行机构内置伺服系统，无须另配伺服放大器，输入4- 20mA信号及220VAC电源即可控制运转，用于管道介质的远程开、关（接通、切断介质）控制，亦可用于流体的调节与控制，其中硬密封 V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。启闭件（球体）由阀 杆带动，亦可用于流体的调节与控制，并绕阀杆的轴线作旋转运动的阀门。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型 号电子式电动执行机构或GTX、AL等气活塞式执行机构，具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作等优点。

进口电动球阀选型参数

产品名称： 进口电动球阀

产品型号： YBV

公称通径： DN15～DN300

结构形式： 球形

公称压力： 1.6Mpa～6.4Mpa

连接方式： 法兰、对夹、螺纹、焊接

适用温度： ≤350ºC

驱动方式： 电动（可佩带手操）

阀体材质： 铸钢、不锈钢

制造标准： 国标GB、德国DIN、美国API、ANSI

适用介质： 水、油、气体、液体

品牌名称： 美国依洛克YLOK

进口电动球阀产品说明

电动球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放 大器，输入 4~20mA 信号及 220V AC 电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。 执行机构可根据用户要求配置不同型号电子式电动执行机构。

产品应用

电动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸 汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。

进口电动球阀产品特点

（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。

（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。

（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。

（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。

（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

进口电动球阀设计优点

1、在阀门全开、全关位置设有锁定孔，防止非工作人员误操作。

2、在阀杆下部设置台阶，不至于阀门内压异常升高脱出阀杆

进口电动球阀主要技术参数

公称通径：DN(mm) 15-200

公称压力(MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允许压差(MPa) ≤公称压力

阀体形式：两段式铸造球阀：

连接形式：法兰式、焊接式、螺纹式：阀芯形式："O"型球形阀芯：

密封填料：V型聚四氟乙烯填料、柔性石墨填料等：

流量特性：近似快开型：动作范围：0～90°：

泄露量Q：按GB/T4213-92，小于额定KV0.01%：

基本误差：±1%：

回差：±1%：

死区：≤1%(可调)：

可调范围：250：1：350：1：

配置执行机构：可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构：

控制方式：开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
