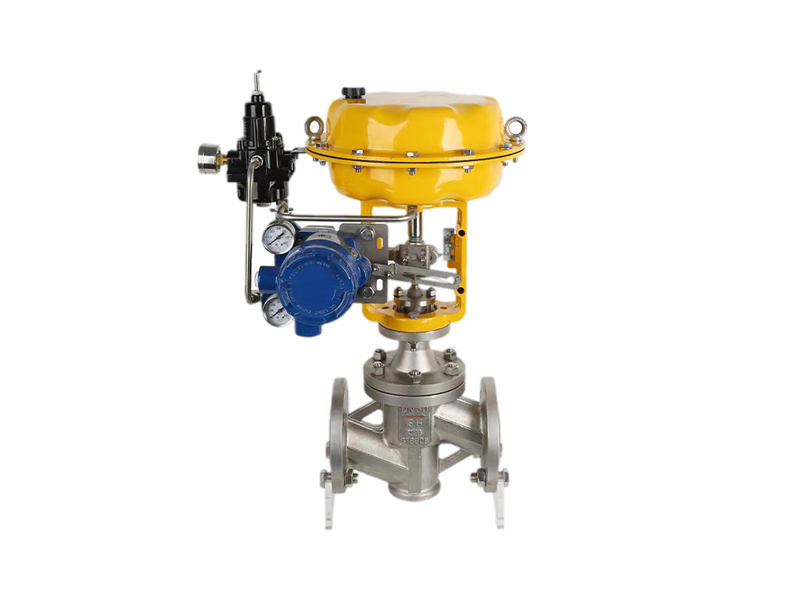

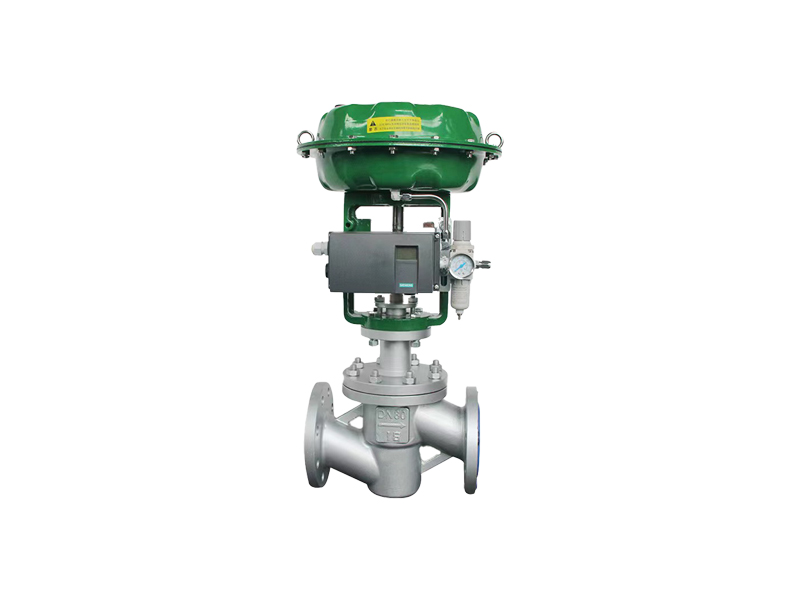

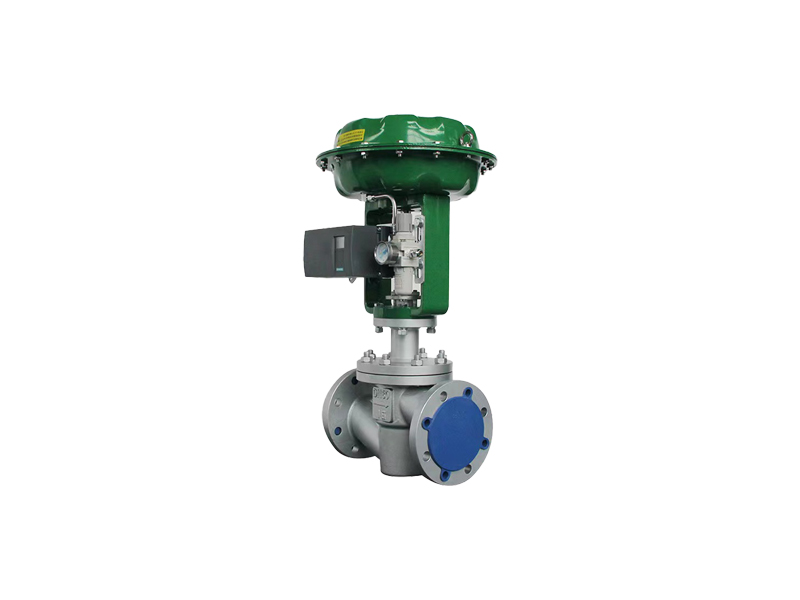

进口气动衬氟调节阀

美国依洛克（YLOK）进口气动衬氟调节阀，与流体接触的阀体内壁和阀内组 件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46)， 又采 用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发 等气体、液体的控制。

进口气动衬氟薄膜调节阀特点

1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。

2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。

3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。

4、配用HA执行机构，输出力大、结构紧凑。

进口气动衬氟调节阀部分技术参数

型式：直通单座球型阀

公称通径：G3/4"、15、20、25、32、40、50、65、80、100、150、200、250、300mm

公称压力：PN1.6MPa、PN2.5Mpa或ANSI 150LB

法兰标准：RF

材料：ZG230-450 衬F46

上阀盖：-40~+180℃

压盖型式：螺栓压紧式

填料：V型聚四氟乙烯填料

阀芯型式：单座柱塞型阀芯

流量：直线和等百分比

阀芯材料：2Cr13 衬F46

阀座材料：2Cr13 衬F46

波纹管材料：聚四氟乙烯

阀作用型式 ：气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)

附 件 ：限位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

泄漏量：小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级

回差：带定位器小于全行程的1%

基本误差：带定位器小于全行程的±1%

可调范围：30:1

执行机构参数：

型 式：ZHA/B多弹簧薄膜执行机构

膜 片 材 料：乙丙橡胶夹尼龙布、橡胶夹尼龙布

弹 簧 范 围：20~100、80~240KPa

供气压力：140~400KPa

气源接口：内螺纹M16X1.25

环境温度：-30~+70℃
