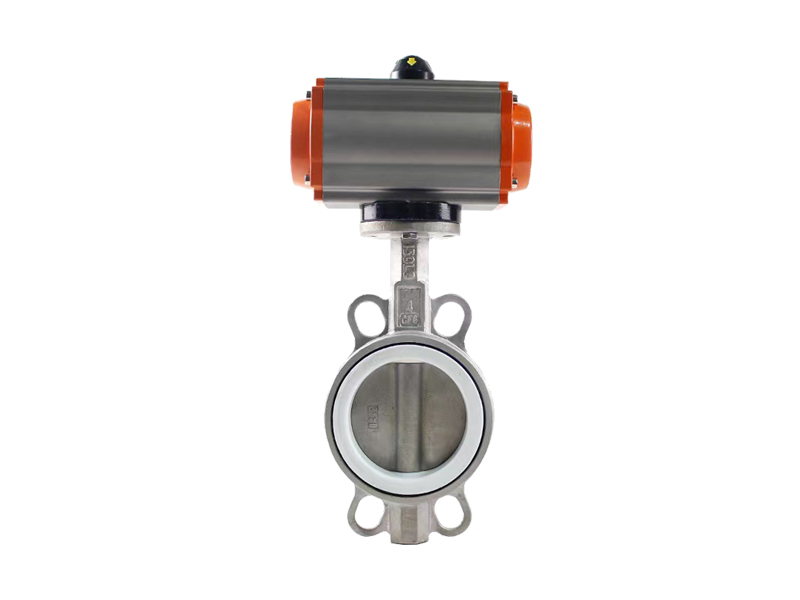

进口气动蝶阀

美国依洛克（YLOK）进口气动蝶阀（气动调节蝶阀、气动单作用蝶阀、不锈钢气动蝶阀）是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。

进口气动蝶阀主要技术参数

公径：DN50-2000mm

压力：PN1.6-10Mpa

材料

阀体：灰铸铁，球墨铸铁等

碟板：球墨铸铁（表面镀硬铬），铜合金，不锈钢等

阀杆：铬不锈钢等

阀体密封圈：酚醛树脂或铝合金衬橡胶、耐油橡胶、乙丙橡胶、氟橡胶

衬套：铜合金或铜背烧结四氟

流量特性：近似等百分比（参见典型曲线图），直线特性，快开性

阀板转角：0-90°（可调）

允许泄漏量

软密封：0泄露或者VI

硬密封：≤额定Cv×0.001％或者≤额定Cv×0.065％

允许压差：≤公称压力值

作用形式：单作用/双作用

控制形式：二位切断型/调节性

执行器：

气源压力：净化压缩空气（氮气）0.3-0.7Mpa

输入信号：电流信号：0-10mA，4-10mA

          气源信号：20-100kPa

基本误差：带定位器≤±1.5％

根据需求可选用调节型或者切断型气动蝶阀

回差：带定位器≤1.5％

死区：带定位器≤0.6％

可调节比：250:1

切断型：回讯电压   AC220V,AC110V,DC24V

       切断时间：1-2s，3-5s，7-18s，20-30s
